Analitzador de dispositius semiconductors d'ocasió Agilen B1500A

■ B1517A (X4): quatre HRSMU: fins a 100 V, força de 100 mA, resolució actual de 1 fA

■ B1520A - MFCMU: 1 kHz a 5 MHz, biaix de fins a 100 V CC amb SMU GET QUg-12

■ B1517A (X4): quatre HRSMU: fins a 100 V, força de 100 mA, resolució actual de 1 fA

■ B1530A - WGFMU: amplada d'impulsos mínima de 100ns, sortida de pic a pic de 10V, velocitat de mostreig de mesurament de corrent o tensió de 5ns

Producte Overview
L’analitzador de dispositius semiconductors Keysight B1500A (Agilent) és un instrument modular amb una configuració de deu ranures que admet mesures IV i CV i també polsos ràpids d’alta tensió. La seva coneguda interfície d’usuari Microsoft ® Windows ® admet el programari EasyEXPERT d’Agilent, que proporciona un nou enfocament més intuïtiu orientat a tasques de caracterització de dispositius. A causa de les seves capacitats de mesurament de capacitat de baix corrent, baix voltatge i integrades, el Keysight B1500A (Agilent) es pot utilitzar per a una àmplia gamma de necessitats de caracterització de dispositius semiconductors (IC-CAP admet el B1500A). També és una solució excel·lent per a la caracterització de cel·les de memòria no volàtils i la caracterització de dispositius d’alta velocitat (inclosa la mesura avançada de NBTI).

Funcions i avantatges de:

● Rendiment de mesurament IV superior: resolució de mesurament de 0,1 fA / 0,5 µV

● Les funcions de mesura inclouen escombrat simple i multicanal, mostreig de temps, escombrat de llista, CV quasi-estàtic (mitjançant les SMU), control directe i GUI de generació de forma d'ona lineal arbitrària (ALWG) per a les HV-SPGU.

● El mòdul de capacitat integrat opcional admet mesures de CV fins a 5 MHz

● Solucions de commutació CV-IV basades en posicionador opcionals disponibles amb resolució de mesura de voltatge de 0,5 µV i capacitat de resolució de mesura de corrent de 10 fA, 1 fA o 0,1 fA

● Fàcil automatització de proves amb controladors semiautomàtics de sonda d’hòsties integrats i seqüenciació de proves sense programació mitjançant el mode de prova ràpida

● Unitat opcional de generador d'impulsos de semiconductor d'alta tensió (HV-SPGU) disponible amb amplades d'impulsos programables de 10 ns i sortida de + / - 40 V (pic a pic de 80 V).

● Generador de formes d'ona opcional / unitat de mesura ràpida (WGFMU) disponible amb ALWG i capacitats de mesura de corrent o tensió ràpides.

● Hi ha disponible una solució IV pulsada de 10 ns per caracteritzar transistors dielèctrics de portes d'alta intensitat i SOI (silici sobre aïllant).

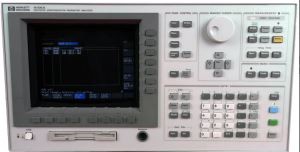

● Hi ha disponible un mode de prova clàssica per proporcionar l’aspecte, la sensació i la terminologia de la interfície 4155/4156 alhora que millora la interacció de l’usuari aprofitant al màxim les funcions de la GUI de Microsoft ® Windows ®.

Especificacions clau de:

● Funcions generals

● Instrument basat en PC amb sistema operatiu Windows® XP Professional

● Solució d'una sola caixa per a la mesura de voltatge de corrent (IV), voltatge de capacitat (CV), generació d'impulsos, IV ràpida i domini de temps.

● Deu ranures de mòduls per a unitats de control de font (SMU) i altres tipus de mòduls (MFCMU, HV-SPGU i WGFMU) *

● Anàlisi de dades fora de línia i desenvolupament de proves d'aplicacions mitjançant el programari Desktop EasyEXPERT

● Capacitats de mesura

■ Admet la mesura de tensió de corrent (IV) a 0,1fA i 0,5µV

■ Admet mesurament de la capacitat de tensió (CV) de quasi-estàtica i de mitjana freqüència]

■ Admet la mesura ràpida i precisa del domini IV per a una àmplia gamma d'aplicacions, com ara la mesura de polsades IV, NBTI i RTS.

■ Admet la generació d’impulsos d’alta tensió (fins a ± 40 V) per provar dispositius d’alta potència i memòria.

Guia de selecció de mòduls:
