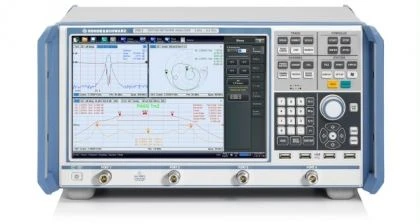

L'analitzador de xarxes de vectors Rohde & Schwarz ZNB8 compta amb un ampli rang dinàmic de fins a 140 dB (a 10 Hz si amplada de banda), soroll de traça baix de menys de 0,004 dB RMS (a 10 kHz si amplada de banda) i poder de producció alt de fins a + 13 dBm, que es pot ajustar electrònicament en una gamma de més de 95 dB. el ZNB8 dissenyat per a aplicacions exigents en la producció i desenvolupament de components de RF , especialment en les indústries de la ràdio mòbil i els productes electrònics.
El R&S ZNB8 cobreix un rang de freqüència de 9 kHz a 8,5 GHz. El R&S ZNB8 té una pantalla de tacte gran que permet als usuaris accedir a totes les funcions d'instrument amb no més de tres passos operatius. La pantalla ofereix un munt d'espai per als resultats, mostrant fins i tot mesuraments extensos d'una manera clara i directa.
El R&S ZNB8 proporciona laboratoris de desenvolupament i línies de producció amb característiques de rendiment que es troben anteriorment només en els analitzadors de primera línia. Està disponible tant en models de dos ports com de quatre ports. El seu ampli rang dinàmic de 140 dB, baix soroll de traça de 0,004 dB (RMS) i alta potència de sortida de fins a + 13 dBm, que es pot ajustar electrònicament en un rang de 90 dB, proporcionar mesuraments ràpids i precisos. Això assegura un alt rendiment en la producció.
El R&S ZNB8 VNA combina alta precisió de mesurament amb una velocitat excepcional-millor que 5 μs per punt. Compten amb una temperatura excel·lent i una estabilitat a llarg termini, la qual cosa garanteix mesuraments fiables durant diversos dies sense haver de recalibrar les unitats. Les versions curtes i compactes de dos ports i quatre ports de curta distància deixen molt espai a la taula de treball per a l'aplicació de mesurament. Presenta un baix soroll de funcionament gràcies al seu baix consum energètic i a un sofisticat concepte de refrigeració. El consum de baixa potència també redueix els costos operatius i protegeix el medi ambient.
És adequat per a mesures sobre filtres d'alt bloqueig o amplificadors que s'han d'ajustar manualment en línies de producció d'alt volum on la velocitat i l'eficiència són crítics. La pantalla tàctil gran és especialment útil en aquesta aplicació. L'analitzador de la xarxa també es pot utilitzar per caracteritzar els filtres dúplex, duts vàlvules, mescladors o filtres de Serra diferencial per a transmissors o terminals mòbils.
Trets clau i especificacions de:
● Rang de freqüència de 9 kHz fins a 8,5 GHz
● Ampli rang dinàmic de fins a 140 dB
● Temps de escombrat curt, per exemple, 4 MS per 401 punts
● Estabilitat d'alta temperatura de typ. 0,01 dB/° c
● Gamma d'escombrat de poder ample de 98 dB
● Àmplia gamma de amples de banda des de 1 Hz fins a 10 MHz
● Calibració manual i automàtica
● Pantalla 12,1 gran, d'alta resolució "
● Interfície d'usuari amb pantalla tàctil
● Dos o quatre ports
● Model de quatre ports amb dos generadors independents
● Expansió a fins 48 ports utilitzant matrius de commutació
