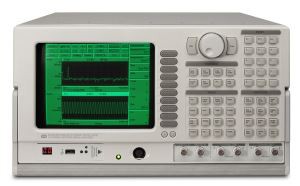

L'analitzador de senyals dinàmics de Stanford Research SR785 és una precisió, dos canals, un analitzador de senyal presentat complet que ofereix un rendiment d'última tecnologia a un preu que és menor que la meitat dels analitzadors competitius. El SR785 és un instrument ideal per a l'anàlisi de sistemes mecànics i elèctrics. Per als mesuraments que impliquen sistemes de servo, sistemes de control, acústica, proves de vibració, anàlisi modal o maquinària de diagnòstic, el SR785 té les característiques i especificacions per fer la feina.
Els grups de mesura estàndard inclouen FFT, seguiment de comandes, octava, escombrat-sine, correlació, captura de temps, i temps/histograma. El SR785 aporta el poder de diversos instruments a la vostra aplicació: un analitzador d'espectre, analitzador de xarxes, analitzador de vibracions, analitzador d'octava i oscil·loscopi.
Una arquitectura de mesurament única permet que l'analitzador funcioni com un analitzador típic de doble canal amb mesures com l'espectre creuat, la resposta de freqüència i la coherència. Alternativament, el SR785 es pot configurar de manera que cada canal d'entrada funcioni com un analitzador de canal senzill amb el seu propi lapse, freqüència de centre, resolució i mitjana d'envelliment. Això permet veure un espectre de banda ampla i, simultàniament, ampliar els detalls espectrals. La mateixa arquitectura avançada proporciona emmagatzematge de totes les mesures de construcció de mesurament i modes de mitjana. Vector de la mitjana, la mitjana de RMS, sense mitjana, i el pic de tenir versions de totes les mesures s'adquireixen simultàniament i es pot mostrar sense necessitat de tornar a prendre dades.
Característiques i especificacions de:
● CC a ample de banda de 102,4 kHz
● 90 rang dinàmic de dB
● 145 dB rang dinàmic en mode escombrat
● Seguiment de comandes
● 20-pole/20-zero corba de muntatge
● Anàlisi d'octava en temps real
● Fins a la memòria 32 Mbyte
● Interfícies GPIB i RS-232
● Modes d'instrument: FFT, temps/histograma, correlació, octava, escombrat-sine, seguiment de l'ordre
● Mesures de domini freqüencial: resposta freqüencial, espectre lineal, espectre creuat, espectre de potència, coherència, densitat espectral de potència
● Les mesures del domini del temps: registre del temps, Correlació creuada, correlació automàtica, òrbita
● Mesures de domini d'amplitud: histograma, PDF, CDF
● Resolució FFT: 100, 200, 400, 800 línies
● Vistes: magnitud lineal, magnitud del registre, magnitud dB, magnitud quadrada, part real, part imaginària, fase, fase sense embolicar, Nichols, Nyquist, polar
● Unitats: V, v2, v2/Hz, V/vHz, metres, metres/s, metres/S2, polzades, polzades/s, polzades/S2, mils, g, kg, lbs., N, dynes, pascals, bars, SPL, les unitats d'Enginyeria definides per l'usuari (EUs)
● Displays: únic, dual, frontal/posterior superposició, cascada amb inclinació, zoom i pa, quadrícula on/off
● Funcions de marcador: marcador de traça, un marcador vinculat de doble traça, marcador absolut i relatiu, pic trobar, marcador harmònic, marcador de banda i Sideband, marcador de cascades, marcador de freqüència d'amortiment
● Mitjana: RMS, vector, la retenció de pics, lineal, exponencial, la igualtat de confiança (octava), la vista prèvia de registre de temps, una mitjana de superposició de percentatge, rebuig de sobrecàrrega
● Activació: contínua, interna, externa (analògica o TTL), font, auto/manual d'Arming, GPIB, pas RPM, pas del temps, pre/post retard de l'activador
● Sortides d'origen: sinus, dos tons, escombrat-sine, color blanc/Rosa, soroll de ràfega, chirp, explosió de cant, i arbitrari
● Windows: Hanning, Blackman-Harris, Flat-Top, Kaiser, Force/exponencial, definit per l'usuari, +/-T/2, +/-T/4, T/2, uniforme
● Matemàtiques de l'usuari: +,-, ×,/, conjugats, magnitud/fase, real/imaginari, sqrt, FFT, FFT inversa, jO, log, EXP, d/DX, retard grupal, A-, B-, C-ponderació, x/x-1, Trace 1 a 4, mitjana vectorial, mitjana RMS,
● Anàlisi: harmònica, banda, Sideband, THD, THD + N, prova límit amb Pass/fail, taula de dades, Exceedance, estadística, corba ajust i síntesi
● Captura de temps: captura les dades de temps per a l'anàlisi posterior (FFT o Octave). Fins a 2 Msamples (8 Msamples opcional) de dades es poden desar.
● Emmagatzematge: 3,5 ", 1,44 Mbyte DOS disc formatat. Deseu dades, configuracions i dades de còpia dura.
● Còpia i interfícies de disc dur: impressió a matriu de punts o PCL (LaserJet i DeskJet). Diagrama amb els traçadors HP-GL o PostScript. Print/Plot on-line (RS-232 sèrie, Centronics paral·lel o IEEE-488,2) o a arxiu de disc. EPS, GIF, PCX formats gràfics també disponibles per a emmagatzematge de disc.
● Utilitat de conversió de dades: dades, cascada i arxius de captura es poden convertir en ASCII. Els fitxers de dades també es poden convertir en format de fitxer universal, format SDF o MATLAB MAT-file format. Els arxius de SDF i SR780 es poden convertir a format de SR785.
● DataViewer: Windows basava programa de gràfics per a arxius de SR785 de visionament. Els gràfics es poden enganxar al portapapers o guardar en PCX, BMP o GIF.
● Grups de mesura:
oFFT
Ocorrelació
l'histograma de l'oTime
oSwept-sine
Seguiment de l'Oordre
● Freqüència:
Taronja: 102,4 kHz o 100 kHz (ambdues pantalles tenen el mateix rang)
la oFFT abasta: 195,3 mHz a 102,4 kHz o 191 mHz a 100 kHz. Les dues pantalles poden tenir diferents obertures i freqüències d'inici.
Resolució oFFT: 100, 200, 400 o 800 línies
Ample de banda oReal: 102,4 kHz (major FFT span amb l'adquisició de dades contínues i una mitjana)
Oprecisió: 25 ppm de 20 ° c a 40 ° c
● Rang dinàmic:
Taronja: 90 dB típic, 80 dB garantit (FFT i octava). 145 dB típic (escombrat-sine). Inclou esperons, harmònics, distorsió d'intermodulació i productes d'àlies. Exclou les respostes d'àlies en els extrems de lapse.
Distorsió Oharmònic:
Distorsió oIntermod:
oSpurious:
Respostes oAlias:
oFull span FFT pis de soroll:-100 dBfs típics (entrada a terra, >-30 dBV, finestra de Hanning, 64 mitjanes RMS)
Resposta de CC oResidual:
● Precisió d'amplitud:
Canal oSingle: ± 0,2 dB (excepte efectes de finestra)
Canal oCross: ± 0,05 dB, DC a 102,4 kHz (mesura de resposta de freqüència, les dues entrades en el mateix rang, RMS mitjana)
● Precisió de la fase:
Canal oSingle: ± 3,0 DEG. relatiu a Trigger TTL extern (-50 dBfs a 0 dBfs, Freq
Canal oCross:
o
■ ± 0,5 DEG. (DC a 51,2 kHz)
■ ± 1,0 DEG. (DC a 102,4 kHz)
■ (mesurament de la resposta de freqüència, ambdues entrades en el mateix rang, la mitjana de vectors)
● Entrades individuals:
Entrades de l'oNumber: 2
Rang d'entrada a escala d'oFull:-50 dBV (3,16 mVp) a + 34 dBV (50 VP) en passos 2 dB
oMaximum nivell d'entrada: 57 VP
Configuració d'entrada: d'un sol acabat (A) o diferencial (A-B)
Impedància d'entrada: 1 MO + 50 pF
oShield al xassís:
■ Mode flotant: 1 MO + 0,01 μF
■ Mode ratllat: 50 O (escuts en mode ratllat (a-B))
Voltatge escut oMax: 4 VP
Acoblament oAC: 0,16 Hz freqüència de tall
oCMRR:
■ 90 dB a 1 kHz (rang d'entrada
■ 80 dB a 1 kHz (rang d'entrada
■ 50 dB a 1 kHz (rang d'entrada = 10 dBV)
Condicionament del senyal de l'oICP:
■ Font actual: 4,8 mA
■ Tensió de circuit obert: + 26 V
oA-filtre de pes: la tolerància tipus 0, estàndard ANSI S 1.4-1983; de 10 Hz a 25,6 kHz
oCrosstalk:
Soroll d'entrada:
● Entrada d'activador:
oModes: execució lliure, interna, externa o externa
oInternal: nivell ajustable a ± 100% de l'escala d'entrada, pendent positiva o negativa. Nivell d'activació mín: 5% del rang d'entrada
oExternal:
■ Nivell ajustable a ± 5 V en passos 40 mV, pendent positiva o negativa.
■ Impedància d'entrada: 1 MO
■ Entrada Max: ± 5 V
■ Min d'amplitud d'activació: 100 mV
TTL oExternal: requereix que el nivell de TTL s'activi (baix 3,0 V)
oPost-Trigger: registre de mesurament es retardarà fins a 100.000 mostres després del gallet.
oPre-Trigger: el registre de mesurament s'inicia fins a 8000 mostres abans de l'activador.
● Entrada de tacòmetre:
oPulses per revolució: 1 a 2048
Precisió oRPM: ± 50 ppm (typ)
Interval de nivell de l'oTach: ± 25 V, ± 5 V, TTL
Resolució de nivell de l'oTach: 20 mV @ ± 25 V, 4 mV @ ± 5 V
Nivell d'entrada de Tach oMax: ± 40 VP
oMin amplada de pols: 100 ns
oMax Tach velocitat de pols: 750 kHz (typ)
● Captura transitòria:
oMode: enregistrament de dades continu
Índex de oMaximum: 262.144 mostres/s per a ambdues entrades
el oMaximum longitud de captura:
■ 2 Msamples (entrada única)
■ 8 Msamples amb memòria opcional
● Anàlisi d'octava:
oStandards: conforme a l'estàndard ANSI S 1.11-1986, ordre 3, tipus 1-D
Gamma oFrequency (centres de bandes):
■ Canal únic:
■ 1/1 octava: 0,125 Hz a 32 kHz
■ 1/3 octava: 0,100 Hz a 40 kHz
■ 1/12 octava: 0,091 Hz a 12,3 kHz
■ Dos canals:
■ 1/1 octava: 0,125 Hz a 16 kHz
■ 1/3 octava: 0,100 Hz a 20 kHz
■ 1/12 octava: 0,091 Hz a 6,17 kHz
Oexactitud:
Rang Odinàmic: 80 dB (1/3 octava, 2 segons mitjana estable) per ANSI S 1.11-1986
Nivell d'oSound: impuls, pic, ràpid, lent i Leq per ANSI S 1.4-1983 tipus 0 i IEC 651-1979 tipus 0
● Seguiment de comandes:
Ordre oDelta: 0,0075 a 1
oResolution: fins a 400 línies
Precisió d'Oamplitud: ± 1 dB (typ)
oDisplays: mapa de comanda (mag. i fase), pista d'ordre (mag. i fase), òrbita
● Ajust de la corba i síntesi:
oType: 20 pols/20 zeros de corbes aptes (fracció racional no-iterativa)
Selecció d'oOrder: auto o manual
Format de l'oOutput: pole-zero, polinomi, pal-residu
● Sortida d'origen:
Gamma d'Oamplitud: 0,1 mVp a 5 VP
Resolució d'Oamplitud: 0,1 mVp
Desplaçament oDC:
Ajust oOffset: ± 5 VDC (sinus, dos tons, escombrat-sine)
Impedància d'oOutput:
Font de l'Osinus:
■ Precisió d'amplitud: ± 1% de configuració, 0 Hz a 102,4 kHz, 0,1 VP a 5 VP en càrrega alta Z
■ Harmonics, sub-danys & senyals Espuri:
Font d'oTwo-Tone:
■ Precisió d'amplitud: ± 1% de configuració, 0 Hz a 102,4 kHz, 0,1 VP a 5 VP en càrrega alta Z
■ Harmonics, sub-danys:
Font de soroll d'oWhite:
■ Registre de temps: continu o esclat
■ Ample de banda: DC a 102,4 kHz o limitat a span
■ Flatness:
Font de soroll d'oPink:
■ Ample de banda: DC a 102,4 kHz
■ Flatness:
Font d'oChirp:
■ Registre de temps: continu o esclat
■ Sortida: sinus escombrat a través de la FFT span
■ Flatness: ± 0,25 dB (1,0 VP)
